Wilo Stratos MAXO 25/0,5-10 PN16 · G 1½
Wilo Stratos MAXO 25/0,5-10 PN16 · G 1½
Bestellware – Lieferzeit auf Anfrage. Bestellbar; die Lieferzeit muss separat angefragt werden.
Hersteller: Wilo · Hersteller-Nr.: 2186258 · EAN: 4048482797823
Premium Smart-Pumpe Wilo-Stratos MAXO Hocheffizienz-Inline Nassläufer-Pumpe mit EC-Motor und elektronischer Leistungsanpassung. Einsetzbar für Heizungswasser, Kaltwasser und Wasser/Glykolgemische.
Regelarten
Permanente, automatische Leistungs-Anpassung an den Anlagenbedarf ohne Sollwertvorgabe Wilo-Dynamic Adapt plus (Werkseinstellung). Bis zu 20 % Energieeinsparung gegenüber der Regelungsart dp-v. Konstante Temperatur (T-const.) Konstante Differenztemperatur (dT-const.) Bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe durch Vernetzung und Kommunikation mit mehreren Pumpen (Multi-Flow Adaptation). Konstanter Volumenstrom (Q-const.) Differenzdruckregelung dp-c an einem entfernten Punkt im Rohrnetz (Schlechtpunktregelung) Konstanter Differenzdruck (dp-c) Variabler Differenzdruck (dp-v) mit der Option der nominellen Betriebspunkteingabe Konstante Drehzahl (n-const.) Benutzerdefinierte PID-Regelung
Funktionen
Wärmemengenerfassung Kältemengenerfassung Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop) Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell) Einstellbare Volumenstrombegrenzung durch QLimit-Funktion (Qmin. und Qmax.) Betriebsarten Doppelpumpen: Wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v, Haupt-/Reservebetrieb Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte) Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung Entlüftungsfunktion zur automatischen Entlüftung des Rotorraums Automatische Nachtabsenkung Automatische Deblockier-Funktion und integrierter Motorvollschutz Trockenlauferkennung
Anzeige
Regelungsart Sollwert Volumenstrom Temperatur Leistungsaufnahme Elektrischer Verbrauch Aktive Einflüsse (z.B. STOP, No-Flow Stop)
Ausführung
2 konfigurierbare analoge Eingänge : 0-10V, 2-10V, 0-20mA, 4-20mA und handelsüblicher PT1000; Spannungsversorgung mit +24 V DC 2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, Manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz)) 2 konfigurierbare Melderelais für Betriebs- und Störmeldungen Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (
Optionales Zubehör
CIF-Module Modbus RTU, BACnet MS/TP, LON, PLR) Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb und Wilo-Smart Gateway Temperaturfühler integriert Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten Graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle (ohne weiteres Zubehör) mittels Wilo Assistant App Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10V oder 4-20mA) Außenaufstellung mit Wetterschutz gemäß Einbau- und Betriebsanleitung möglich Datum und Uhrzeit voreingestellt Wärmedämmschale für Heizungsanwendungen
Lieferumfang
Pumpe Optimierter Wilo-Connector für alle Baugrößen gleich 2x Kabelverschraubung M16 x 1,5 Unterlegscheiben für Flanschschrauben M12 und M16 (bei Anschlussnennweiten DN32 bis DN65) 2x Dichtungen bei Gewindeanschluss Wärmedämmschale Einbau- und Betriebsanleitung kompakt Optionales Zubehör: Kälteisolierung ClimaForm zur Vermeidung von Kondensatbildung CIF-Modul: Modbus RTU, BACnet MS/TP, LON, PLR PT 1000 (B) Rohranlegefühler (für Trinkwarmwasser) PT 1000 (AA) Sensor zum Einbau in Tauchhülse Differenzdrucksensor
Technische Daten dieser Ausführung
| Frequenz | 50/60 Hz |
|---|---|
| Schutzart (IP) | IPX4D |
| Werkstoffgüte | Gusseisen GG 20 (GJL-200) |
| Nennstrom (A) | 1.2 A |
| Einbaulänge (mm) | 180.0 mm |
| Anschluss | Außengewinde Gas zylindrisch (BSPP) |
| Energieeffizienzindex (EEI) | 0.2 |
| Isolationsklasse nach IEC | F |
| Länge Anschluss 1 (mm) | 90.0 mm |
| Min. Mediumtemperatur (Dauerbetrieb) (°C) | -10.0 °C |
| Max. Mediumtemperatur (Dauerbetrieb) (°C) | 110.0 °C |
| Druckstufe Flansch | PN 16 |
| Länge Anschluss 2 (mm) | 85.0 mm |
| Werkstoff des Gehäuses | Gusseisen |
| Nenninnendurchmesser | 1 Zoll (25) |
| Druckstufe Artikel | PN 16 |
| Nennvolumenstrom (m³/h) | 6.772 m³/h |
| Förderhöhe bei Nennvolumenstrom (kPa) | 64.86 kPa |
| Anschlussspannung | 1 x 230 V |
| Drehzahl (Upm) | 3950.0 Upm |
| Drehzahlregelung Motor | eingebaut |
| Pumpenhöhe (mm) | 310.0 mm |
| Aufgenommene Motorleistung (P1) (W) | 275.0 W |
| Werkstoff Gebläserad/Pumpenrad | Kunststoff |
| Leistungsaufnahme der Pumpe (solpump) (W) | 275.0 W |
| Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstandbypump) (W) | 7.0 W |
| Doppelpumpe | nein |
| Breite 1 (mm) | 75.0 mm |
| Breite 2 (mm) | 120.0 mm |
| Anschlussmaß Pumpengehäuse | 1 1/2 Zoll |
Dokumente

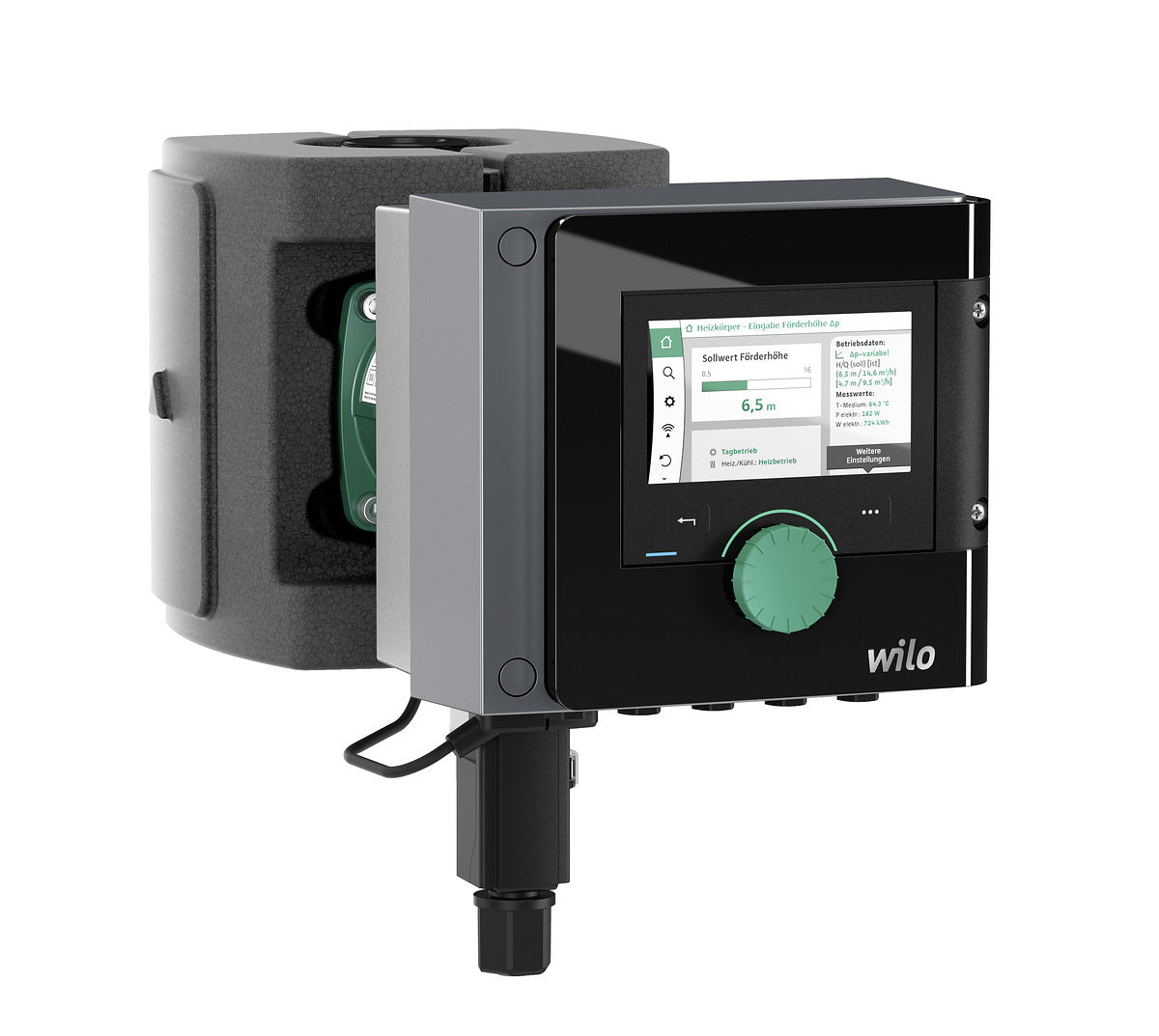

Abbildung ähnlich.
