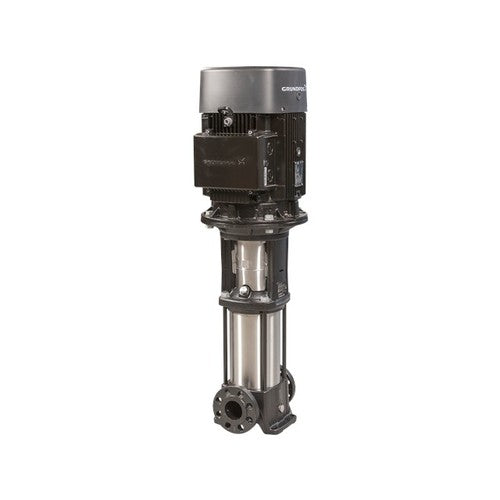

Grundfos Vertikale Kreiselpumpe CR15-6 A-F-A-E-HQQE 3x400V 5,5kW

CR 15-6

Vertikale, mehrstufige Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise). Die medienberührten Bauteile der Pumpe sind aus Grauguss (Kopf und Fusstück) und Edelstahl. Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit.
Die Kraftübertragung erfolgt über eine starre, geteilte Kupplung. Der Rohrleitungsanschluss erfolgt über kombinierte DIN-Flansche.
Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Asynchronmotor ausgestattet.

Fördermedium:
Fördermedium: Wasser
Medientemperaturbereich: -20 .. 120 °C
Medientemperatur während des Betriebs: 20 °C
Dichte: 998.2 kg/m³

Technische Daten:
Pumpendrehzahl, auf der die Pumpendaten beruhen: 2919 1/min
Nennförderstrom: 17 m³/h
Nennförderhöhe: 67.3 m
Pumpe Ausrichtung: vertikal
GLRD Anordnung: Einfache Gleitringdichtung
GLRD Code: HQQE
Angabe der Zulassungen auf dem Typenschild: CE, EAC,ACS
ISO Abnahmekl.: ISO9906:2012 3B

Werkstoffe:
Fußstück: Grauguss
Fußstückwerkstoff gemäß EN-Norm: EN 1561 EN-GJL-200
Fußstückwerkstück gemäß ASTM: ASTM A48-25B
Laufradwerkstoff: Edelstahl
Laufrad: EN 1.4301
Laufradwerkstoff gemäß ASTM: AISI 304
Lager: SIC

Installation:
Maximum ambient temperature: 60 °C
Max. Betriebsdruck: 16 bar
Max. Druck bei vorgegebener Temperatur: 16 bar / 120 °C
Max. Druck bei vorgegebener Temperatur: 16 bar / -20 °C
Anschlusstyp: DIN
Größe des Saugstutzens: DN 50
Größe des Druckanschlusses: DN 50
Nenndruckstufe: PN 25
Grösse Motorflansch: FF265

Elektrische Daten:
Std. Motor: IEC
Bauart des Motors: 132SC
IE-Wirkungsgradklasse: IE3
Motorbemessungsleistung P2: 5.5 kW
Leistungsbedarf (P2) der Pumpe: 5.5 kW
Netzfrequenz: 50 Hz
Bemessungsspannung: 3 x 380-415D V
Bemessungsstrom: 11 A
Anlaufstrom: 1080-1180 %
Leistungsfaktor Cos phi: 0.87-0.82
Nenn-Drehzahl: 29

Hersteller: Grundfos
Hersteller-Nr.: 96501897
EAN: 5700396231402
