Grundfos Fäkalienhebeanlage Multilift MLD.38.3.2 3x400V 3,8kW CEE

Bestellbar – Lieferzeit muss separat angefragt werden.

MLD.38.3.2 Überflutbare Fäkalienhebeanlage mit einer Zulaufhöhen von 560 mm, einbaufertig mit zwei Pumpen. Sammelbehälter mit kompakter Rückschlag- klappeneinheit, Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschl. Netzkabel und Stecker, geräuscharm und mit Freistromlaufrad. Sammelbehälter: Schlag- und bruchfest aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Restwasservolumen und Ablagerungen, Gesamtvolumen 270 ltr. Druckabgang: Flanschübergangsstück aus Composit bestehend aus Flansch 80 mit Rohrstutzen DN 100 und elastischem Verbindungsstück DN 100 sowie 2 Rohrschellen einschl. aller Schrauben und Dichtungen zur Auftriebssicherung, Anschluss von Zulaufleitung in DN 150 und Druckleitung in DN 100. Pumpe: Vertikal, einstufig und überflutbar, Schutzart IP68. Blockausführung mit wartungsfreiem, doppeltem Dichtungssystem und Ölsperr- kammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Rückseitig geschlitzte Motorwelle zur Drehrichtungskontrolle und Deblockier- funktion, zugänglich über Dichtstopfen. Motor mit eingebauten Wicklungsschutz- kontakten. Steuerung: Berührungsloser, piezo- resistiver Drucksensor als Plug-in-Modul in der Steuerung,elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von zwei Tauchmotorpumpen, menügeführte Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, eingebauter Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5V und 4-20mA. Wandmontage ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56. - Optische Anzeige von Betrieb und Störung, Wasserstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensor- fehler, Phasenfolgefehler (nur 3~400V) - Reserve-, Wechsellast- und Spitzen- lastbetrieb - Einschalthöhenverstellung über Display - Betriebsschalter H-0-A je Pumpe - Akustisches Signal (Summer) f. Störung - Quittiertaste Störung - Alarmmeldequittierung (manuell/autom.) - Fehlermeldung mit gezielter Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse - Betriebsstunden- und Impulszähler - Antiblockierfunktion durch automa- tischen Testlauf nach 24h Stillstandzeit - Einschalten der Pumpe über Drucksensor - Einstellbare Nachlaufzeit - Temperaturüberwachung für Pumpen mit Wicklungsthermofühlern - Netzunabhängiger Alarm (s. Zubehör) - Schnittstelle für Software-Update - Start- und Alarmverzögerung bei Schwallwasser - Laufzeitüberwachung und Trockenlaufschutz - Schnittstelle für PC-Tool für Service- und erweiterte Parametrierfunktion Technische Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 2880 1/min Nennförderstrom: 5.5 l/s Maximaler Förderstrom: 13.9 l/s Nennförderhöhe: 15.9 m Laufradtyp: VORTEX Maximale Partikelgröße: 50 mm Zulassungen: CE,EAC,MORO,UKCA,SEPRO Rückschlagventil-Typ: Flap valve Werkstoffe: Behälter: PLASTIC Behälter: LDPE Dichtung: NBR Installation: Umgebungstemperatur: 0 .. 40 Celsius Anschlusstyp Austritt: DIN Größe des Druckanschlusses: DN 80 Nenndruckstufe: PN 6 Fördermedium: Medientemperaturbereich: 0 .. 40 Celsius Medientemp. bei Datenerfassung: 20 Celsius Dichte: 998.2 kg/m3 Elektrische Daten: Leistungsaufnahme P1: 4.6 kW Motorbemessungsleistung P2: 3.8 kW Netzfrequenz: 50 Hz Bemessungsspannung: 3 x 400 V Spannungstoleranz: +10/-14 % Max Starts pro Stunde: 60 Bemessungsstrom: 7.7 A Cos phi - Leistungsfaktor: 0.87 Motorwirkungsgrad bei Vollast: 84.5 % Motorpole: 2 Einschaltart: Direkt Schutzart (gemäß IEC 34-5): IP68 Isolationsklasse (IEC 85): F Ex-Schutz Standard: BIMETAL THERMAL SWITCH Kabellänge: 1.5 m Netzstecker: CEE 3P+N+E Art der Steuerung: Art des Schaltschrankes: LC231 Behälter: Gesamtvolumen des/der Behälter(s): 270 l Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass: 190 l Sonstiges: Nettogewicht: 136 kg Bruttogewicht: 160 kg Dänische VVS Nr.: 154036238 Herkunftsland: RS Zolltarif Nr.: 84137021 Zulassungen: WEEE

• Hersteller: Grundfos
• Herstellerartikelnummer: 97901114
• EAN: 5710626081141

Serie

DB - Multilift MLD

Frequenz

50 Hz

Schutzart (IP)

IP68

Breite (mm)

800.0 mm

Höhe (mm) (2)

760.0 mm

Tiefe (mm)

1002.0 mm

Nennstrom (A)

7.4 A

Alarmfunktion

ja

Werkstoff des Behälters

Kunststoff

Behältervolumen (l)

270.0 l

Mit Entlüftung

nein

Alarmausgang

ja

Geeignet für Außeneinsatz

nein

Isolationsklasse nach IEC

F

Elektrischer Anschluss

Anschlusskabel mit Stecker

Mit Rückschlagklappe

ja

Druckstufe Flansch

PN 6

Anzahl Einlassöffnungen

2.0

Nennvolumenstrom (m³/h)

19.8 m³/h

Förderhöhe bei Nennvolumenstrom (kPa)

155.89 kPa

Max. Abmessung feste Teile (mm)

50.0 mm

Mit Schneidwerk

nein

Anschlussspannung

3 x 400 V

Kommunikationsbus

sonstige

Max. Förderhöhe (m)

15.9 m

Werkstoff des Pumpengehäuses

Kunststoff

Werkstoffgüte des Pumpengehäuses

sonstige

Aufgenommene Motorleistung (P1) (W)

4600.0 W

Anzahl Pumpen

2.0

Anschluss Druckseite

Flansch

Geeignet für Fäkalien

ja

Werkstoffgüte des Behälters

sonstige

Aufstellung hinter dem Toilettenbecken

ja

Anschluss Zulauf

Rohrende

Durchmesser Anschluss Zufuhrseite

6 Zoll (150)

Durchmesser Anschluss Zufuhrseite (mm)

160.0 mm

Durchmesser Anschluss Druckseite

3 Zoll (80)

Durchmesser Anschluss Druckseite (mm)

80.0 mm

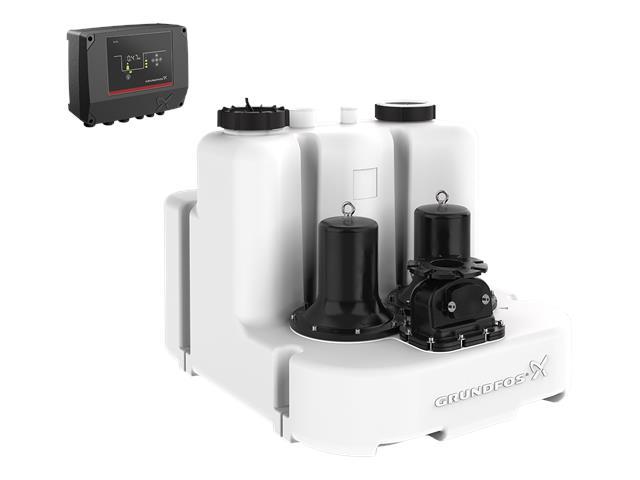

Herstellerabbildung; Ausführung und Lieferumfang können abweichen.
